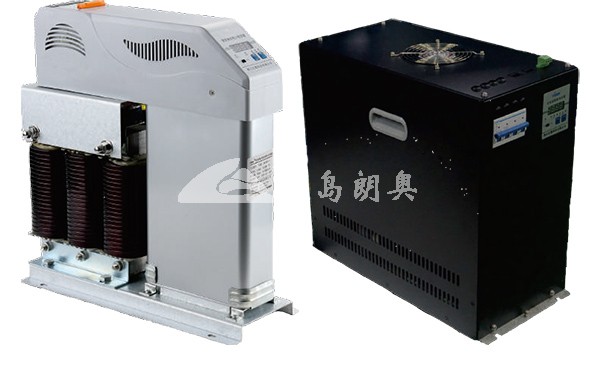

| 一、產品概述 隨著工業智能化的發展,大量的非線性負載得到了大量的應用,這些非線性負載在提高生產力的同時,也產生了諧波污染,它將導致電能的浪費、系統容量降低、設備加速老化、同時對無功補償電容器造成損害。 在電能質量日趨重要的大環境下,公司專業的技術團隊開發了LA-X抗諧波系列電容器產品,LA-X系列抗諧型低壓智能電容器是以一臺△型或Y型電力電容器為主體,采用微電子軟硬件技術、 微型傳感器技術、微型網絡技術和電器制造技術等最新技術成果,將其智能化,實現低壓無功補償功能和使其能夠可靠工作、使其方便的零投切、保護、測量、信號、聯機等系列功能,是低壓無功自動補償 濾波技術的重大突破,主要應用于諧波十分嚴重場合的無功補償,能夠可靠運行,不會產生諧振,對諧波無放大作用,并在一定程度上有吸收消除諧波的功能。 其中串接7%電抗器的產品使用于主要諧波為5次的電氣環境,串接14%電抗器的產品使用于主要諧波為3次的電氣環境。產品主要適用于化工、建材、造紙、紡織、煤炭、電力、電信、鎢業、船運港口、煙草、釀酒、汽 車制造、精密電子、精密機械等工業領域。 同時,還可應用于通信行業電源系統、證券交易供電系統、機場港口備用電源系統、大型醫療系統、各類UPS發電機組、會展場館、商業寫字樓等商業用電系統。 二、技術指標 1、 電源條件 額定電壓:~220V/380V 電壓偏差:±20% 工作頻率:48.5~51.5Hz 功率消耗:小于0.5W(切除電容時) 2、測量誤差 電壓:≤0.5%(在80%~120%額定電壓范圍內) 電流:≤1% 溫度:±1℃ 功率因數:≤±0.5% 3、環境條件 環境溫度:-40~40℃ 相對濕度:40℃ 20~90% 海拔高度:≤2000m 4、無功補償參數 投切相應時間:大于100ms 無功容量:單回路≤50KVAR(三相)、≤30KAVR(分相) 雙回路≤60KVAR(三相)、≤40KAVR(分相) 聯機:≤30臺 5、可靠性參數 控制準確率:100% 控制容許次數:200萬次 電容器容量運行時間衰減率:≤1%/年 電容器容量投切衰減率:≤0.1%/萬次 年故障率:≤0.1% 6、電氣安全 電氣間歇與爬電距離、絕緣強度、安全防護、短路強度、采用與控制電路防護均符合中華人民共和國電力行業標準DL/T842-003(低壓并聯電容器裝置使用條件)中對應條款要求。 三、產品在成套柜中的應用 產品在柜體中積木式組裝,構成無功自動補償裝置,打破傳統自動補償裝置的結構模式,如下圖所示,具有電容器零投切等優異功能以及結構簡潔、同樣柜體可裝更多電容器、生產簡易、容量可調整性好、運行維護方便等優點。 |
