LA-8智能無功補償裝置

2018-8-9 10:12| 發布者: admin| 查看: 8762| 評論: 0|原作者: 青島朗奧科技發展有限公司

一、產品概述

LA-8系列智能電容器是0.4KV低壓配電網高效節能、降低線損、提高功率因數和電能質量的新一代無功補償裝置，該系列產品應用在諧波污染不超標的場所。

二、產品介紹

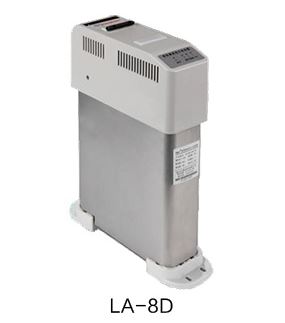

1、LA-8D系列智能無功補償裝置

① 組合方式：單組電容（△或3YN）

② 單組容量：共補≤40KVA、分補≤30KVAR

③ 控制方式：被控

④ 接線方式：空開后接線

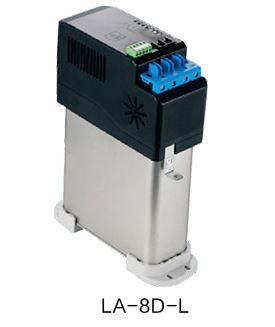

2、LA-8D-L系列智能無功補償裝置

① 組合方式：單組電容（△或3YN）

② 單組容量：共補≤40KVA、分補≤30KVAR

③ 控制方式：被控

④ 接線方式：前端接線，外接斷路器

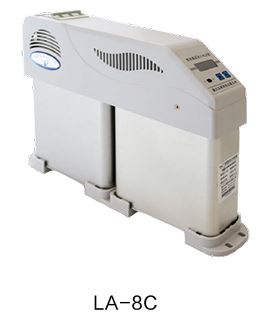

3、LA-8C系列智能無功補償裝置

① 組合方式：雙組電容（△或3YN）

② 雙組容量：共補≤70KVA、分補≤40KVAR

③ 控制方式：被控、自控

④ 接線方式：空開后端接線

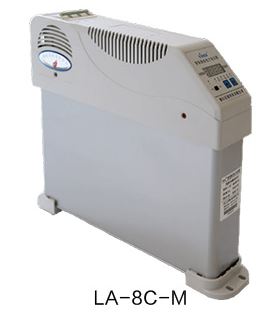

4、LA-8C-M系列智能無功補償裝置

① 組合方式：雙組電容（雙組△或一組3YN）

② 雙組容量：共補≤40KVA、分補≤30KVAR

③ 控制方式：被控、自控

④ 接線方式：空開后端接線

三、產品特點

1、實現了測控技術與同步開關完美的結合，控制投切開關的運動速度，消除彈跳、提高壽命，對合閘相位角進行跟蹤修正，開關實現百萬次的投切壽命。與現有同類智能型電力電容器比較具有高可靠、低故障、自身功耗小、長壽命等諸多優勢。

2、合閘無涌流，實現電容器電壓過零投入、同步投切完全避免開關過電壓，無過壓擊穿，無拉弧和重燃。

3、用最恰當?shù)姆绞竭M(jìn)行補償，各項控制功能完善，具備高檔電能分析儀功能，功能齊全，性能好，還可配置多種外設，以滿足不同的客戶需求。

4、產品測量保護功能齊全，具備控制室體內溫度、電網諧波含量、斷相、三相不平衡等特殊保護。

5、產品可多臺積木式使用，多臺使用時自動產生主機，其余為從機，構成無功自動控制系統，個別故障從機自動退出，不影響其他機器工作。主機故障自動退出，產生新的主機，組成新的系統工作，智能化程度極離。

6、單體電容器顯示產品工況及電氣線路狀況，人機對話簡潔直觀。

四、技術指標

1、電源條件

額定電壓：~220V/380V

電壓偏差：±20%

電壓波形：正弦波，總畸變率不大于2.5%

工作頻率：48.5~51.5Hz

功率消耗：小于3W

2、測量誤差

電壓：≤0.5%

電流：≤0.5%

溫度：±1℃

功率因數：≤±0.5%

3、環境條件

環境溫度：-40~40℃

相對濕度：40℃ 20~90%

海拔高度：≤2000m

4、保護誤差

電壓：≤0.5%

電流：≤1.0%

溫度：±1℃

5、可靠性參數（國網電力科學研究院測試報告）

控制準確率：100%

控制容許次數：200萬次

6、電氣安全

電氣間歇與爬電距離、絕緣強度、安全防護、短路強度、采用與控制電路防護均符合中華人民共和國電力行業標準DL/T842-003(低壓并聯電容器裝置使用條件)、GB/T22582-2008（低壓電力電容器功率因數補償裝置）中對應條款要求。

五、產品在成套柜中的應用

產品在柜體中積木式組裝，構成無功自動補償裝置，打破傳統自動補償裝置的結構模式，如下圖所示，具有電容器零投切等優異功能以及結構簡潔、同樣柜體可裝更多電容器、生產簡易、容量可調整性好、運行維護方便等優點。

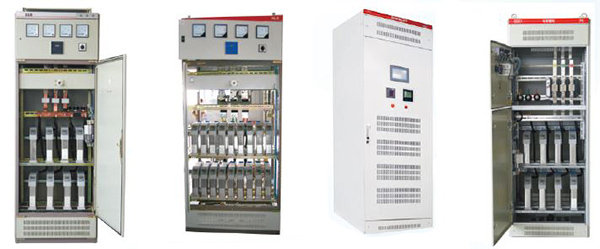

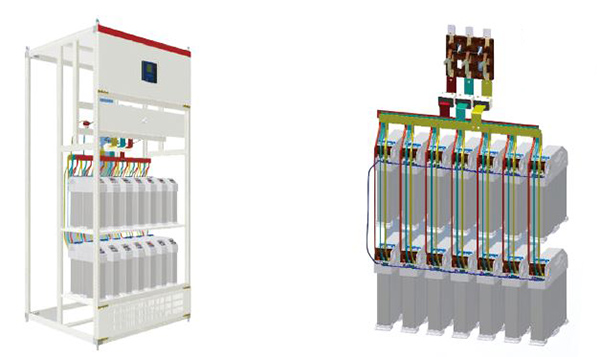

① 產品組柜示意圖
