高壓開關的操作機構講解

2018-11-12 10:35| 發布者: admin| 查看: 9474| 評論: 0|原作者: 青島朗奧科技發展有限公司

操作機構是高壓開關柜的配套裝置。運用操作機構完成高壓開關的分、合閘、可以使操作人員與帶電部分人保護足夠的距離，操作機構還能為高壓開關的分、合閘提供足夠的速度和機械力。操作機構與控制開關和繼電保護裝置配合，還能實現高壓開關的遠距離控制和自動操作。

高壓開關常用的操動機構有手操作機構、彈簧儲能操作機構和電磁操動機構。

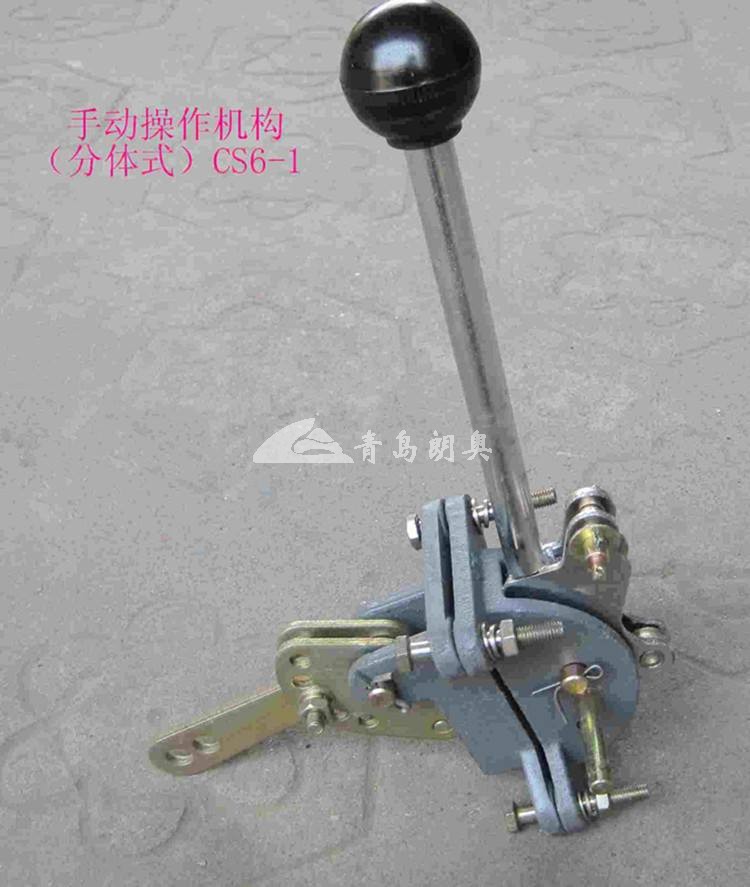

（1）手力操作機構。 CS6型手力操作機鉤為帶有定位銷的杠桿式操作機構，主要用于隔離開關的手動分、合閘。操作時，必須先發出定位銷；；操作后，定位銷在彈簧作用下進入相應的定位孔，起自鎖作用。CS2型手力操作機構為可以裝有瞬時過電流脫扣器、延時過電源脫扣器，分勵脫扣器及失壓脫扣器的操作機構，廣泛用于額定電壓10KV、開斷電流6KA以下的少油斷路器和10KV負荷開關的操作。它采用手動合閘、手動分閘或脫扣器分閘。

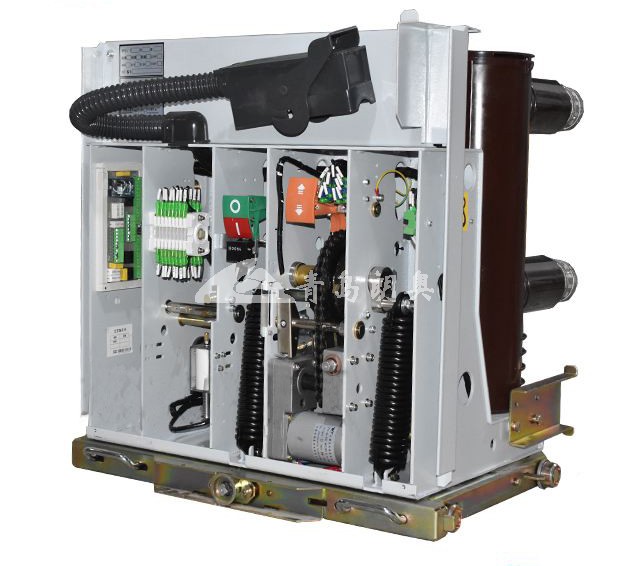

（2）彈簧儲能操作機構。該機構裝有合閘彈簧。合閘彈簧可以手儲能，也可以電動機儲能操作機構由合閘彈簧，實現合閘、由分閘彈簧實現分閘。彈簧儲能操作動機構可以裝有多種脫口器。彈簧操作機構的能源功率小，動作快，能實現自動重合；但其結構復雜，動作沖擊大。彈簧儲能操作機構主要用于油路器的分、合閘操作。

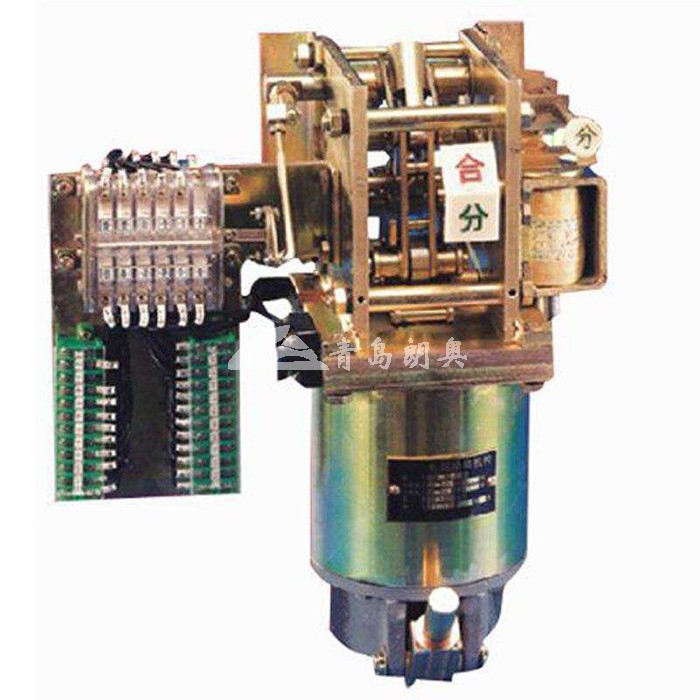

（3）電磁操動機構。該機構由由合閘電磁鐵，自由脫扣機構及傳動部分組成。電操作機構由直流螺管電磁鐵合閘；由分閘彈簧實現分閘。電磁操作機構可以裝有多種脫扣器，便于實現遙控和自動重合，制造工藝比較簡單；但需要大功率直流電源；電壓變化對合閘速度影響較大。電磁操作機構主要用于少油斷路器的分、合閘操作。
